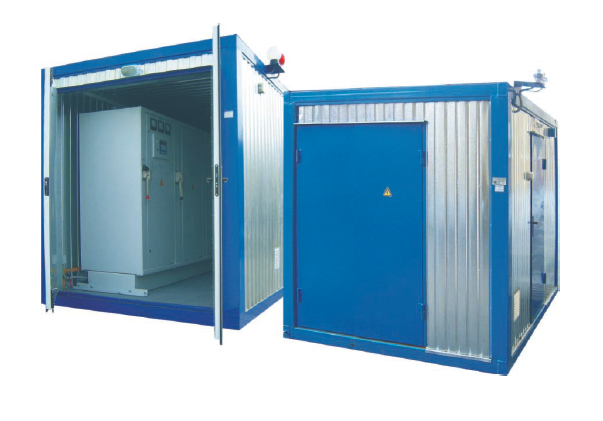

ДЛЯ ЭКСПЛУАТАЦИИ В КОНТЕЙНЕРЕ (УХЛ1)
Изготавливаются в утепленных контейнерах с системами освещения, сигнализации, обогрева и вентиляции. Ввод силового кабеля в контейнер – снизу сбоку. Ввод питания в шкаф собственных нужд – через специальную коробку вверху контейнера.
Вид климатического исполнения – УХЛ1 по ГОСТ 15150-69. Эксплуатируются на открытом воздухе при температуре от минус 60 до плюс 40 оС. Степень защиты – IP54 по ГОСТ 14254-96.
По требованию заказчика в контейнере может быть установлена сплит-система для эксплуатации установки в районах с температурой окружающего воздуха до плюс 60 оС.
По требованию заказчика могут быть изготовлены установки с другими значениями параметров
| Типономинал | Напряжение, кВ | Мощность, квар | Размеры контейнера, мм | Масса, кг | ||
| длина | ширина | высота | ||||
| УКЛ56-6,3-150 К | 6,3 | 150 | 1700 | 2200 | 2400 | 1450 |
| УКЛ56-6,3-200 К | 200 | 1460 | ||||
| УКЛ56-6,3-225 К | 225 | 1500 | ||||
| УКЛ56-6,3-300 К | 300 | |||||
| УКЛ56-6,3-375 К | 375 | 1520 | ||||
| УКЛ56-6,3-400 К | 400 | |||||
| УКЛ56-6,3-450 К | 450 | |||||
| УКЛ56-6,3-600 К | 600 | 1570 | ||||
| УКЛ56-6,3-750 К | 750 | 1580 | ||||
| УКЛ56-6,3-800 К | 800 | 1600 | ||||
| УКЛ56-6,3-900 К | 900 | |||||
| УКЛ56-6,3-1000 К | 1000 | 2200 | 2620 | |||
| УКЛ56-6,3-1200 К | 1200 | 2660 | ||||
| УКЛ56-6,3-1350 К | 1350 | 2685 | ||||
| УКЛ56-6,3-1500 К | 1500 | 2740 | ||||
| УКЛ56-6,3-1800 К | 1800 | 2765 | ||||
| УКЛ56-6,3-2250 К | 2250 | 2600 | 2950 | |||
| УКЛ56-6,3-2700 К | 2700 | 3030 | ||||
| УКЛ56-6,3-3150 К | 3150 | 3000 | 3215 | |||
| УКЛ56-6,3-3600 К | 3600 | 3295 | ||||
| УКЛ56-6,3-4050 К | 4050 | 3500 | 4480 | |||
| УКЛ56-6,3-4500 К | 4500 | 4560 | ||||
| УКЛ56-6,3-4950 К | 4950 | 4000 | 4810 | |||
| УКЛ56-6,3-5400 К | 5400 | 4880 | ||||
| УКЛ56-6,3-5850 К | 5850 | 4400 | 5040 | |||
| УКЛ56-6,3-6300 К | 6300 | 5090 | ||||
| УКЛ56-6,3-6750 К | 6750 | 4900 | 5220 | |||
| УКЛ56-6,3-7200 К | 7200 | 5310 | ||||
| УКЛ56-6,3-7650 К | 7650 | 5300 | 5400 | |||
| УКЛ56-6,3-8100 К | 8100 | 5485 | ||||
| УКЛ56-10,5-150 К | 10,5 | 150 | 1700 | 1450 | ||
| УКЛ56-10,5-200 К | 200 | 1460 | ||||
| УКЛ56-10,5-225 К | 225 | 1500 | ||||
| УКЛ56-10,5-300 К | 300 | |||||
| УКЛ56-10,5-375 К | 375 | 1520 | ||||
| УКЛ56-10,5-400 К | 400 | |||||
| УКЛ56-10,5-450 К | 450 | |||||
| УКЛ56-10,5-600 К | 600 | 1570 | ||||
| УКЛ56-10,5-750 К | 750 | 1580 | ||||
| УКЛ56-10,5-800 К | 800 | 1600 | ||||
| УКЛ56-10,5-900 К | 900 | |||||
| УКЛ56-10,5-1000 К | 1000 | 2200 | 2620 | |||
| УКЛ56-10,5-1200 К | 1200 | 2660 | ||||
| УКЛ56-10,5-1350 К | 1350 | 2685 | ||||
| УКЛ56-10,5-1500 К | 1500 | 2740 | ||||
| УКЛ56-10,5-1800 К | 1800 | 2765 | ||||
| УКЛ56-10,5-2250 К | 2250 | 2600 | 2950 | |||
| УКЛ56-10,5-2700 К | 2700 | 3030 | ||||
| УКЛ56-10,5-3150 К | 3150 | 3000 | 3215 | |||
| УКЛ56-10,5-3600 К | 3600 | 3295 | ||||
| УКЛ56-10,5-4050 К | 4050 | 3500 | 4480 | |||
| УКЛ56-10,5-4500 К | 4500 | 4560 | ||||
| УКЛ56-10,5-4950 К | 4950 | 4000 | 4810 | |||
| УКЛ56-10,5-5400 К | 5400 | 4880 | ||||
| УКЛ56-10,5-5850 К | 5850 | 4400 | 5040 | |||
| УКЛ56-10,5-6300 К | 6300 | 5090 | ||||
| УКЛ56-10,5-6750 К | 6750 | 4900 | 5220 | |||
| УКЛ56-10,5-7200 К | 7200 | 5310 | ||||
| УКЛ56-10,5-7650 К | 7650 | 5300 | 5400 | |||
| УКЛ56-10,5-8100 К | 8100 | 5485 | ||||
| УКЛ56-10,5-8550 К | 8550 | 5800 | 5690 | |||
| УКЛ56-10,5-9000 К | 9000 | 5770 | ||||
| УКЛ56-10,5-9450 К | 9450 | 6200 | 5940 | |||
| УКЛ56-10,5-9900 К | 9900 | 6020 | ||||
