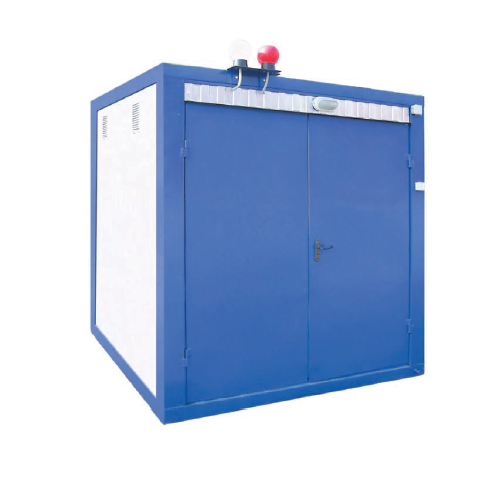

ДЛЯ ЭКСПЛУАТАЦИИ В КОНТЕЙНЕРЕ (УХЛ1)
Изготавливаются в утепленных контейнерах с системами освещения, сигнализации, обогрева и вентиляции. Ввод силового кабеля в контейнер – снизу сбоку. Питание вспомогательных цепей – 220 В, 50 Гц. Ввод питания в шкаф собственных нужд – через специальную коробку вверху контейнера.
Вид климатического исполнения – УХЛ1 по ГОСТ 15150-69. Эксплуатируются на открытом воздухе при температуре от минус 60 до плюс 40 оС. Степень защиты – IP54 по ГОСТ 14254-96.
По требованию заказчика в контейнере может быть установлена сплит-система для эксплуатации установки в районах с температурой окружающего воздуха до плюс 60 оС.
По требованию заказчика могут быть изготовлены установки с другими значениями параметров
| Типономинал | Напряжение, кВ | Мощность, квар | Мощность минимальной ступени регулирования, квар | Количество вводов х подключаемая мощность, квар | Размеры габаритные, мм | Масса, кг | |||
| длина | ширина | высота | |||||||
| ввод сверху | ввод снизу | ||||||||
| УКМ58-0,4-75-25 К | 0,4 | 75 | 25 | 1х75 | 1700 | 2200 | 2400 | 1660 | |
| УКМ58-0,4-80-10 К | 80 | 10 | 1х80 | ||||||
| УКМ58-0,4-80-20 К | 20 | ||||||||
| УКМ58-0,4-90-30 К | 90 | 30 | 1х90 | ||||||
| УКМ58-0,4-100-10 К | 100 | 10 | 1х100 | ||||||
| УКМ58-0,4-100-20 К | 20 | ||||||||
| УКМ58-0,4-100-25 К | 25 | ||||||||
| УКМ58-0,4-112,5-12,5 К | 112,5 | 12,5 | 1х112,5 | ||||||
| УКМ58-0,4-120-20 К | 120 | 20 | 1х120 | ||||||
| УКМ58-0,4-120-30 К | 30 | ||||||||
| УКМ58-0,4-120-40 К | 40 | ||||||||
| УКМ58-0,4-140-20 К | 140 | 20 | 1х140 | ||||||
| УКМ58-0,4-150-25 К | 150 | 25 | 1х150 | ||||||
| УКМ58-0,4-150-30 К | 30 | ||||||||
| УКМ58-0,4-150-50 К | 50 | ||||||||
| УКМ58-0,4-160-20 К | 160 | 20 | 1х160 | ||||||
| УКМ58-0,4-160-40 К | 40 | ||||||||
| УКМ58-0,4-180-20 К | 180 | 20 | 1х180 | ||||||
| УКМ58-0,4-180-30 К | 30 | ||||||||
| УКМ58-0,4-200-20 К | 200 | 20 | 1х200 | ||||||
| УКМ58-0,4-200-25 К | 25 | ||||||||
| УКМ58-0,4-200-33,3 К | 33,3 | ||||||||
| УКМ58-0,4-200-40 К | 40 | ||||||||
| УКМ58-0,4-200-50 К | 50 | ||||||||
| УКМ58-0,4-210-30 К | 210 | 30 | 1х210 | ||||||
| УКМ58-0,4-225-25 К | 225 | 25 | 1х225 | ||||||
| УКМ58-0,4-240-30 К | 240 | 30 | 1х240 | ||||||
| УКМ58-0,4-240-40 К | 40 | ||||||||
| УКМ58-0,4-240-60 К | 60 | ||||||||
| УКМ58-0,4-250-25 К | 250 | 25 | 1х250 | ||||||
| УКМ58-0,4-250-50 К | 50 | ||||||||
| УКМ58-0,4-260-40 К | 260 | 40 | 1х260 | ||||||
| УКМ58-0,4-270-30 К | 270 | 30 | 1х270 | ||||||
| УКМ58-0,4-280-40 К | 280 | 40 | 1х280 | ||||||
| УКМ58-0,4-300-20 К | 300 | 20 | 1х300 | ||||||
| УКМ58-0,4-300-25 К | 25 | 1х300 | 2х150 | 1820 | |||||
| УКМ58-0,4-300-30 К | 30 | 1х180+ 1х120 | |||||||
| УКМ58-0,4-300-50 К | 50 | 2х150 | |||||||
| УКМ58-0,4-300-60 К | 60 | 1х300 | |||||||
| УКМ58-0,4-320-40 К | 320 | 40 | 2х160 | ||||||
| УКМ58-0,4-325-25 К | 325 | 25 | 1х175+1х150 | ||||||
| УКМ58-0,4-350-25 К | 350 | 2х175 | |||||||
| УКМ58-0,4-350-50 К | 50 | 1х200+1х150 | |||||||
| УКМ58-0,4-360-40 К | 360 | 40 | 2х180 | ||||||
| УКМ58-0,4-360-60 К | 60 | ||||||||
| УКМ58-0,4-375-25 К | 375 | 20 | 1х175+1х200 | ||||||
| УКМ58-0,4-400-50 К | 400 | 50 | 2х200 | ||||||
| УКМ58-0,4-420-60 К | 420 | 60 | 1х240+1х180 | ||||||
| УКМ58-0,4-450-50 К | 450 | 50 | 1х240+1х210 | ||||||
| УКМ58-0,4-480-60 К | 480 | 60 | 2х240 | ||||||
| УКМ58-0,4-480-80 К | 80 | ||||||||
| УКМ58-0,4-500-50 К | 500 | 50 | 2х250 | ||||||
| УКМ58-0,4-525-75 К | 525 | 75 | 2х262,5 | ||||||
| УКМ58-0,4-540-60 К | 540 | 60 | 1х240+1х300 | ||||||
| УКМ58-0,4-550-50 К | 550 | 50 | 2х250+1х300 | ||||||
| УКМ58-0,4-600-50 К | 600 | 2х300 | 3х200 | ||||||
| УКМ58-0,4-600-60 К | 60 | 2х300 | |||||||
| УКМ58-0,4-660-60 К | 660 | 3х220 | 1980 | ||||||
| УКМ58-0,4-700-50 К | 700 | 50 | 2х250+1х200 | ||||||
| УКМ58-0,4-720-60 К | 720 | 60 | 3х240 | ||||||
| УКМ58-0,4-750-50 К | 750 | 50 | 3х250 | ||||||
| УКМ58-0,4-780-60 К | 780 | 60 | 3х260 | ||||||
| УКМ58-0,4-800-50 К | 800 | 50 | 2х250+1х300 | ||||||
| УКМ58-0,4-800-80 К | 80 | 2х260+1х280 | |||||||
| УКМ58-0,4-900-60 К | 900 | 60 | 3х300 | ||||||
| УКМ58-0,4-960-60 К | 960 | 4х240 | 2200 | 2320 | |||||
| УКМ58-0,4-1000-100 К | 1000 | 100 | 4х250 | ||||||
| УКМ58-0,4-1200-120 К | 1200 | 120 | 4х300 | ||||||
