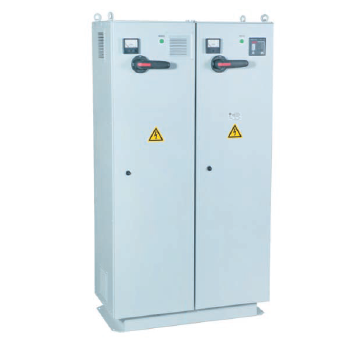

УСТАНОВКИ НАПОЛЬНЫЕ
Устанавливаются на горизонтальные полы. Установка, в зависимости от мощности, может иметь один или несколько вводов. На каждом вводе установлен выключатель-разъединитель. Установка комплектуется светосигнальной и измерительной аппаратурой, съемными конденсаторными блоками, в состав которых входят конденсаторные элементы для конденсаторов типа КПС, автоматические выключатели для защиты конденсаторных элементов блока и специальные электромеханические контакторы для коммутации емкостной нагрузки.
По требованию заказчика на вводе в установку вместо выключателей-разъединителей могут быть установлены автоматические выключатели.
КОНДЕНСАТОРНЫЕ УСТАНОВКИ СТАНДАРТНОЙ КОМПЛЕКТАЦИИ
Внимание! Данные установки в общем случае не предназначены для применения в сетях при наличии гармоник. Возможность эксплуатации данных установок в сетях с незначительным содержанием гармоник должна быть подтверждена специальными исследованиями электрической сети. При этом нагрузка на конденсаторы не должна превышать допустимых пределов, установленных в нормативно-технической документации.
Применяются в сетях с симметричной реактивной нагрузкой.
ДЛЯ ЭКСПЛУАТАЦИИ ВНУТРИ ПОМЕЩЕНИЯ (У3)
Обеспечивают кабельный (шинный) ввод сверху или, по специальному требованию заказчика, кабельный ввод снизу.
Вид климатического исполнения – У3 по ГОСТ 15150-69. Эксплуатируются в закрытых помещениях при температуре от минус 45 до плюс 40 оС. Степень защиты – IP21 по ГОСТ 14254-96.
По требованию заказчика могут быть изготовлены установки с другими значениями параметров
| Типономинал | Нап-ряжение, кВ | Мощность, квар | Мощность минимальной ступени регулирования, квар | Количество вводов х подключаемая мощность, квар | Размеры шкафа, мм | Масса, кг | ||||||
| длина | ши-рина | высота | ввод сверху | ввод снизу | ||||||||
| ввод сверху | ввод снизу | ввод сверху | ввод снизу | ввод сверху | ввод снизу | |||||||
| УКМ58-0,4-20-5 У3 | 0,4 | 20 | 5 | 1х20 | 450 | 480 | 910 | 50 | ||||
| УКМ58-0,4-25-5 У3 | 25 | 1х25 | ||||||||||
| УКМ58-0,4-30-5 У3 | 30 | 1х30 | 910 | 1095 | 50 | 60 | ||||||
| УКМ58-0,4-35-5 У3 | 35 | 1х35 | 910 | 50 | ||||||||
| УКМ58-0,4-40-5 У3 | 40 | 1х40 | 910 | 1095 | 50 | 60 | ||||||
| УКМ58-0,4-40-10 У3 | 10 | 910 | 50 | |||||||||
| УКМ58-0,4-40-20 У3 | 20 | |||||||||||
| УКМ58-0,4-50-5 У3 | 50 | 5 | 1х50 | 910 | 1095 | 50 | 60 | |||||
| УКМ58-0,4-50-10 У3 | 10 | 910 | 50 | |||||||||
| УКМ58-0,4-50-12,5 У3 | 12,5 | 910 | 1095 | 50 | 60 | |||||||
| УКМ58-0,4-50-25 У3 | 25 | |||||||||||
| УКМ58-0,4-60-10 У3 | 60 | 10 | 1х60 | |||||||||
| УКМ58-0,4-60-20 У3 | 20 | 910 | 50 | |||||||||
| УКМ58-0,4-67-33,3 У3 | 33,3 | 910 | 1095 | 50 | 60 | |||||||
| УКМ58-0,4-70-10 У3 | 70 | 10 | 1х70 | |||||||||
| УКМ58-0,4-75-25 У3 | 75 | 25 | 1х75 | |||||||||
| УКМ58-0,4-80-10 У3 | 80 | 10 | 1х80 | |||||||||
| УКМ58-0,4-80-20 У3 | 20 | |||||||||||
| УКМ58-0,4-90-30 У3 | 90 | 30 | 1х90 | |||||||||
| УКМ58-0,4-100-10 У3 | 100 | 10 | 1х100 | |||||||||
| УКМ58-0,4-100-20 У3 | 20 | |||||||||||
| УКМ58-0,4-100-25 У3 | 25 | 1095 | 1280 | 60 | 70 | |||||||
| УКМ58-0,4-112,5-12,5 У3 | 112,5 | 12,5 | 1х112,5 | |||||||||
| УКМ58-0,4-120-20 У3 | 120 | 20 | 1х120 | 910 | 1095 | 50 | 60 | |||||
| УКМ58-0,4-120-30 У3 | 30 | 1095 | 1280 | 60 | 70 | |||||||
| УКМ58-0,4-120-40 У3 | 40 | 910 | 1095 | 50 | 60 | |||||||
| УКМ58-0,4-140-20 У3 | 140 | 20 | 1х140 | 1095 | 1280 | 60 | 70 | |||||
| УКМ58-0,4-150-25 У3 | 150 | 25 | 1х150 | 1650 | 110 | |||||||
| УКМ58-0,4-150-30 У3 | 30 | 1280 | 70 | |||||||||
| УКМ58-0,4-150-50 У3 | 50 | |||||||||||
| УКМ58-0,4-160-20 У3 | 160 | 20 | 1х160 | |||||||||
| УКМ58-0,4-160-40 У3 | 40 | |||||||||||
| УКМ58-0,4-180-20 У3 | 180 | 20 | 1х180 | |||||||||
| УКМ58-0,4-180-30 У3 | 30 | 1280 | 1650 | 100 | 120 | |||||||
| УКМ58-0,4-200-20 У3 | 200 | 20 | 1х200 | |||||||||
| УКМ58-0,4-200-25 У3 | 25 | |||||||||||
| УКМ58-0,4-200-33,3 У3 | 33,3 | |||||||||||
| УКМ58-0,4-200-40 У3 | 40 | |||||||||||
| УКМ58-0,4-200-50 У3 | 50 | |||||||||||
| УКМ58-0,4-210-30 У3 | 210 | 30 | 1х210 | 100 | 130 | |||||||
| УКМ58-0,4-225-25 У3 | 225 | 25 | 1х225 | 1650 | 130 | |||||||
| УКМ58-0,4-240-30 У3 | 240 | 30 | 1х240 | |||||||||
| УКМ58-0,4-240-40 У3 | 40 | 1280 | 1650 | 100 | 130 | |||||||
| УКМ58-0,4-240-60 У3 | 60 | |||||||||||
| УКМ58-0,4-250-25 У3 | 250 | 25 | 1х250 | 1650 | 130 | |||||||
| УКМ58-0,4-250-50 У3 | 50 | |||||||||||
| УКМ58-0,4-260-40 У3 | 260 | 40 | 1х260 | |||||||||
| УКМ58-0,4-270-30 У3 | 270 | 30 | 1х270 | |||||||||
| УКМ58-0,4-280-40 У3 | 280 | 40 | 1х280 | |||||||||
| УКМ58-0,4-300-20 У3 | 300 | 20 | 1х300 | |||||||||
| УКМ58-0,4-300-25 У3 | 25 | 1х300 | 2х150 | 450 | 900 | 1650 | 1280 | 130 | 140 | |||
| УКМ58-0,4-300-30 У3 | 30 | 1х180+ 1х120 | ||||||||||
| УКМ58-0,4-300-50 У3 | 50 | 2х150 | ||||||||||
| УКМ58-0,4-300-60 У3 | 60 | 1х300 | 450 | 1650 | 130 | |||||||
| УКМ58-0,4-320-40 У3 | 320 | 40 | 2х160 | 900 | 910 | 1095 | 120 | 140 | ||||
| УКМ58-0,4-325-25 У3 | 325 | 25 | 1х175+1х150 | 1280 | 1650 | 160 | ||||||
| УКМ58-0,4-350-25 У3 | 350 | 2х175 | ||||||||||
| УКМ58-0,4-350-50 У3 | 50 | 1х200+1х150 | 180 | 210 | ||||||||
| УКМ58-0,4-360-40 У3 | 360 | 40 | 2х180 | 1095 | 1280 | 120 | 130 | |||||
| УКМ58-0,4-360-60 У3 | 60 | |||||||||||
| УКМ58-0,4-375-25 У3 | 375 | 25 | 1х175+1х200 | 1280 | 1650 | 210 | 220 | |||||
| УКМ58-0,4-400-50 У3 | 400 | 50 | 2х200 | |||||||||
| УКМ58-0,4-420-60 У3 | 420 | 60 | 1х240+1х180 | |||||||||
| УКМ58-0,4-450-50 У3 | 450 | 50 | 1х240+1х210 | |||||||||
| УКМ58-0,4-480-60 У3 | 480 | 60 | 2х240 | |||||||||
| УКМ58-0,4-480-80 У3 | 80 | |||||||||||
| УКМ58-0,4-500-50 У3 | 500 | 50 | 2х250 | 1650 | 300 | |||||||
| УКМ58-0,4-525-75 У3 | 525 | 75 | 2х262,5 | |||||||||
| УКМ58-0,4-540-60 У3 | 540 | 60 | 1х240+1х300 | |||||||||
| УКМ58-0,4-550-50 У3 | 550 | 50 | 1х250+1х300 | |||||||||
| УКМ58-0,4-600-50 У3 | 600 | 2х300 | 3х200 | 900 | 1350 | 300 | 360 | |||||
| УКМ58-0,4-600-60 У3 | 60 | 2х300 | 900 | 300 | ||||||||
| УКМ58-0,4-660-60 У3 | 660 | 3х220 | 1350 | 1280 | 1650 | 360 | ||||||
| УКМ58-0,4-700-50 У3 | 700 | 50 | 2х250+1х200 | 1650 | 360 | 370 | ||||||
| УКМ58-0,4-720-60 У3 | 720 | 60 | 3х240 | 1280 | 1650 | 360 | ||||||
| УКМ58-0,4-750-50 У3 | 750 | 50 | 3х250 | 1650 | 370 | |||||||
| УКМ58-0,4-780-60 У3 | 780 | 60 | 3х260 | |||||||||
| УКМ58-0,4-800-50 У3 | 800 | 50 | 2х250+1х300 | |||||||||
| УКМ58-0,4-800-80 У3 | 80 | 2х260+1х280 | ||||||||||
| УКМ58-0,4-900-60 У3 | 900 | 60 | 3х300 | |||||||||
| УКМ58-0,4-960-60 У3 | 960 | 4х240 | 1800 | 1280 | 1650 | 400 | 440 | |||||
| УКМ58-0,4-1000-100 У3 | 1000 | 100 | 4х250 | 1650 | 520 | |||||||
| УКМ58-0,4-1200-120 У3 | 1200 | 120 | 4х300 | |||||||||
